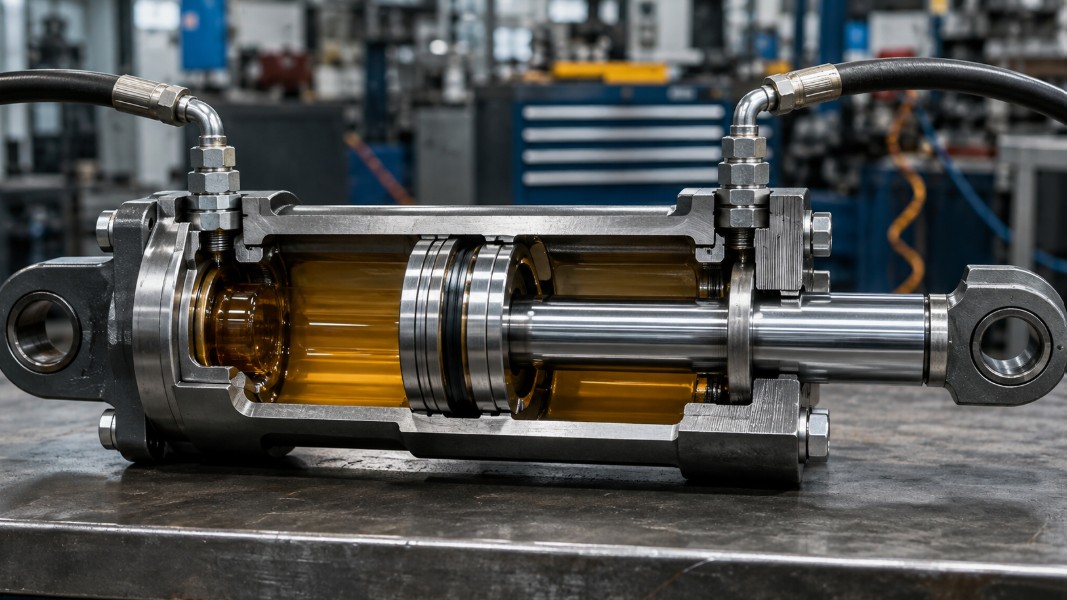

Un vérin hydraulique à double effet est un actionneur capable de transformer l’énergie d’un fluide sous pression en un mouvement mécanique linéaire dans deux directions. Autrement dit, la pression hydraulique permet aussi bien de faire sortir la tige que de la faire rentrer.
Cette capacité distingue le vérin double effet du vérin simple effet, dont le retour dépend généralement d’une force extérieure, comme un ressort, la gravité ou le poids d’une charge.
Robustes et capables de développer des efforts importants dans un encombrement relativement réduit, les vérins hydrauliques à double effet équipent aussi bien des engins de chantier que des machines agricoles, des presses, des équipements industriels ou des systèmes de manutention.
Mais comment fonctionne exactement ce type de vérin ? Pourquoi possède-t-il deux raccords hydrauliques ? La force est-elle identique lors de la sortie et de la rentrée de la tige ? Voici ce qu’il faut comprendre.
Qu’est-ce qu’un vérin hydraulique à double effet ?
Un vérin hydraulique est un actionneur mécanique utilisant un fluide hydraulique sous pression, généralement une huile, pour produire un déplacement linéaire.
Dans un vérin à double effet, le piston peut être soumis à la pression hydraulique sur chacune de ses deux faces.
Le vérin comporte donc généralement deux orifices hydrauliques :
- un raccord alimentant la chambre située du côté du fond du vérin ;
- un raccord alimentant la chambre située du côté de la tige.
En dirigeant alternativement le fluide sous pression vers l’une ou l’autre de ces chambres, le système commande la sortie ou la rentrée de la tige.
C’est cette alimentation hydraulique dans les deux sens du mouvement qui explique l’expression « double effet ».
De quoi est constitué un vérin hydraulique double effet ?
Même si la conception varie selon les fabricants et les applications, on retrouve généralement plusieurs éléments essentiels.
| Élément | Fonction |
|---|---|
| Fût ou corps du vérin | Contient le piston et le fluide hydraulique |
| Piston | Sépare les deux chambres hydrauliques |
| Tige de piston | Transmet le mouvement et l’effort à la charge |
| Culasses | Ferment les extrémités du corps |
| Joints de piston | Limitent le passage d’huile entre les deux chambres |
| Joint de tige | Assure l’étanchéité autour de la tige |
| Racleur | Limite l’entrée de poussières et d’impuretés |
| Orifices hydrauliques | Permettent l’arrivée et le retour du fluide |
| Fixations | Relient le vérin à la machine et à la charge |
Le piston divise ainsi l’intérieur du vérin en deux volumes distincts.
Cette architecture permet au circuit hydraulique de commander directement le déplacement dans les deux directions.
Comment fonctionne un vérin hydraulique à double effet ?
Le principe peut être résumé en deux phases : sortie de tige et rentrée de tige.
Sortie de la tige
Pour faire sortir la tige, le circuit envoie de l’huile sous pression dans la chambre située derrière le piston, généralement appelée chambre fond.
La pression agit sur la surface du piston et crée une force qui le pousse vers l’autre extrémité du cylindre.
La tige solidaire du piston sort alors du vérin.
Pendant ce mouvement, l’huile présente dans la chambre située côté tige doit pouvoir quitter le vérin et retourner vers le circuit ou le réservoir.
Rentrée de la tige
Pour inverser le mouvement, le distributeur hydraulique modifie le chemin emprunté par l’huile.
Le fluide sous pression est cette fois envoyé dans la chambre côté tige.
La pression agit alors sur la surface annulaire du piston, c’est-à-dire la surface du piston diminuée de celle occupée par la tige.
Le piston se déplace dans l’autre direction et la tige rentre dans le corps du vérin.
L’huile présente dans la chambre opposée est simultanément évacuée.
Les valves hydrauliques permettent notamment de contrôler le démarrage, l’arrêt et la direction de circulation du fluide dans le circuit.
Pourquoi dit-on « double effet » ?
Le terme peut parfois prêter à confusion.
Il ne signifie pas que le vérin développe deux fois plus de puissance qu’un vérin classique.
Il signifie simplement que la pression hydraulique agit activement dans les deux directions :
| Mouvement | Action de la pression hydraulique |
| Sortie de tige | Oui |
| Rentrée de tige | Oui |
Dans un vérin simple effet, à l’inverse, l’huile sous pression ne commande normalement qu’un seul des deux mouvements.
Vérin simple effet ou double effet : quelle différence ?
La distinction est importante lorsqu’il faut choisir un vérin.
| Caractéristique | Vérin simple effet | Vérin double effet |
| Pression hydraulique | Un seul sens | Deux sens |
| Nombre d’orifices généralement nécessaires | 1 | 2 |
| Retour de la tige | Ressort, gravité ou charge extérieure | Pression hydraulique |
| Contrôle du mouvement | Plus limité | Plus précis |
| Installation | Plus simple | Plus complexe |
| Applications | Levage, bridage, cric… | Machines, engins, presses, manutention… |
| Effort contrôlé dans les deux directions | Non | Oui |
Le simple effet est intéressant lorsqu’une force extérieure peut assurer naturellement le retour.
Le double effet est généralement préférable lorsque l’on souhaite contrôler activement la position et le mouvement dans les deux directions.
La force est-elle identique dans les deux directions ?
Non.
C’est l’une des particularités importantes du vérin hydraulique double effet à tige simple.
La force théorique produite dépend notamment :
- de la pression hydraulique ;
- de la surface sur laquelle cette pression agit.
La relation fondamentale peut être résumée par :
Force = pression × surface utile
Les catalogues techniques de vérins utilisent précisément cette relation pour déterminer les efforts théoriques en poussée et en traction.
En sortie de tige
La pression agit pratiquement sur toute la surface du piston :
Surface du piston = π × diamètre² / 4
La force disponible est donc relativement importante.
En rentrée de tige
La tige occupe une partie de cette surface.
La surface réellement soumise à la pression devient :
Surface utile = surface du piston − surface de la tige
La force de rentrée est donc généralement inférieure à la force de sortie pour une pression identique.
Exemple de calcul de la force d’un vérin hydraulique
Prenons un vérin possédant :
- un piston de 50 mm de diamètre ;
- une tige de 30 mm ;
- une pression de fonctionnement de 150 bar.
La surface du piston est d’environ :
1 963 mm²
La force théorique en poussée est alors proche de :
29,4 kN, soit environ 3 tonnes-force.
Côté tige, il faut retrancher la surface occupée par la tige.
La surface utile tombe à environ :
1 257 mm²
La force théorique en rentrée devient alors proche de :
18,9 kN, soit environ 1,9 tonne-force.
Cet exemple montre pourquoi la fiche technique d’un vérin distingue généralement l’effort en poussée de l’effort en traction.
Dans une installation réelle, les pertes de charge, les frottements et le rendement du système doivent également être pris en compte.
Pression et débit : deux notions à ne pas confondre
Une confusion fréquente consiste à considérer que plus le débit augmente, plus le vérin devient puissant.
Ce n’est pas exactement le cas.
La pression influence principalement la force
Plus la pression exercée sur une surface donnée est importante, plus la force théorique développée augmente.
Le débit influence principalement la vitesse
La vitesse de déplacement du piston dépend notamment de la quantité de fluide entrant dans la chambre par unité de temps et de la surface à remplir.
À débit identique, la vitesse peut donc être différente entre la sortie et la rentrée de la tige puisque les surfaces utiles ne sont pas identiques.
Les données techniques Parker distinguent ainsi la vitesse d’extension utilisant toute la surface du piston et la vitesse de rétraction utilisant la surface nette côté tige.
À quoi sert le distributeur hydraulique ?
Le distributeur est une pièce essentielle du circuit.
Son rôle consiste notamment à orienter le fluide hydraulique.
Pour un vérin double effet, il doit pouvoir :
- envoyer l’huile sous pression dans la chambre fond ;
- permettre à l’huile côté tige de revenir vers le réservoir ;
- inverser les circuits pour commander la rentrée de la tige ;
- éventuellement bloquer ou mettre le vérin au repos selon le montage.
Selon les systèmes, des dispositifs complémentaires sont utilisés pour contrôler le débit, la pression, la vitesse ou maintenir une charge.
Il ne faut donc pas confondre le rôle du distributeur directionnel, celui d’un régulateur de débit et celui des équipements de limitation ou de régulation de pression.
Quels sont les avantages d’un vérin hydraulique à double effet ?
Cette technologie est particulièrement répandue parce qu’elle cumule plusieurs avantages.
Un mouvement contrôlé dans les deux sens
Le premier avantage est évident : la machine ne dépend ni de la gravité ni d’un ressort pour revenir en position initiale.
Le circuit commande directement l’aller et le retour.
Des efforts importants
L’hydraulique permet de développer des forces élevées, ce qui explique son utilisation sur des équipements devant pousser, lever, comprimer ou déplacer de lourdes charges.
Un contrôle précis du mouvement
Associé à des valves et des systèmes de régulation adaptés, le vérin peut être intégré dans des machines nécessitant des déplacements contrôlés.
Une grande variété de dimensions
Il existe des vérins très compacts comme des modèles industriels imposants.
Les constructeurs proposent différents :
- diamètres de piston ;
- diamètres de tige ;
- longueurs de course ;
- types de fixation ;
- pressions de fonctionnement ;
- systèmes d’amortissement ;
- capteurs de position.
Une technologie robuste
Un vérin correctement dimensionné, protégé et entretenu peut fonctionner dans des environnements industriels exigeants. Bosch Rexroth propose par exemple différentes architectures de vérins industriels destinées à des conditions de fonctionnement sévères.
Quels sont ses inconvénients ?
Le double effet n’est pas systématiquement la meilleure solution.
Il demande notamment :
Un circuit plus complexe. Deux voies hydrauliques doivent être commandées au lieu d’une seule.
Davantage de composants. Distributeurs, flexibles, raccords et organes de régulation rendent l’installation plus élaborée.
Une bonne étanchéité. Les joints de tige et de piston jouent un rôle essentiel dans le fonctionnement.
Un entretien du fluide hydraulique. Une huile contaminée peut accélérer l’usure de nombreux composants.
Un dimensionnement correct. Une pression excessive, une tige insuffisamment dimensionnée ou des efforts latéraux importants peuvent détériorer prématurément le vérin.
Où trouve-t-on des vérins hydrauliques double effet ?
Le principe est adapté à de très nombreux équipements.
Engins de travaux publics
Pelleteuses, chargeuses, bulldozers et autres engins utilisent de nombreux vérins pour déplacer leurs bras, godets, lames ou équipements.
Le conducteur doit pouvoir provoquer précisément aussi bien le déploiement que le repli des différents éléments.
Machines agricoles
Tracteurs, chargeurs frontaux, outils portés et certaines machines de récolte utilisent également des vérins hydrauliques pour lever, orienter ou déplacer des équipements.
Machines industrielles
Ils peuvent assurer le déplacement de pièces dans :
- des presses ;
- des machines de production ;
- des équipements de formage ;
- des systèmes de positionnement ;
- des machines de manutention.
Levage et manutention
Lorsque la montée comme la descente doivent être activement commandées, le double effet présente un intérêt particulier.
Véhicules et équipements mobiles
On retrouve également cette technologie sur différents véhicules spécialisés, équipements de levage et installations mobiles.
Comment choisir un vérin hydraulique double effet ?
Choisir uniquement en fonction de la longueur du vérin serait une erreur.
Plusieurs caractéristiques doivent être étudiées simultanément.
1. La force nécessaire
Il faut déterminer la charge à déplacer ainsi que l’effort réellement nécessaire.
Le diamètre du piston sera ensuite choisi en fonction de cette force et de la pression disponible.
2. La pression de fonctionnement
Chaque vérin possède une pression maximale admissible.
Elle ne doit jamais être dépassée.
Le choix du composant doit donc tenir compte des caractéristiques du circuit hydraulique et des éventuelles pointes de pression.
3. Le diamètre du piston
À pression identique, augmenter la surface du piston permet d’augmenter la force théorique disponible.
4. Le diamètre de la tige
Une tige importante résiste généralement mieux aux efforts mécaniques, mais elle réduit la surface disponible lors de la rentrée.
Pour les applications où la tige travaille en compression, son dimensionnement est particulièrement important pour limiter le risque de flambage. Parker recommande notamment de dimensionner la tige en fonction des efforts de traction ou de compression avant de sélectionner définitivement l’alésage du vérin.
5. La course
La course correspond à la distance maximale parcourue par la tige.
Elle doit correspondre au mouvement nécessaire tout en tenant compte de l’encombrement disponible.
6. La vitesse souhaitée
Le débit disponible et les surfaces du vérin doivent être compatibles avec la vitesse recherchée.
7. Le type de fixation
Chape, bride, tourillon, fixation par pattes : le choix dépend de la manière dont les efforts sont transmis à la structure.
Il faut surtout éviter de soumettre inutilement la tige à des charges latérales.
8. L’environnement
Température, humidité, poussière, agents corrosifs, fonctionnement extérieur ou présence de projections peuvent influencer le choix :
- des joints ;
- du matériau de tige ;
- des protections ;
- du fluide hydraulique.
Comment reconnaître un vérin double effet ?
L’indice le plus évident est généralement la présence de deux raccordements hydrauliques, chacun donnant accès à une chambre du vérin.
Attention néanmoins : l’apparence extérieure ne suffit pas toujours à identifier précisément un modèle.
La plaque signalétique, la référence constructeur ou la documentation technique restent les moyens les plus fiables pour connaître :
- le type de vérin ;
- son diamètre ;
- sa course ;
- sa pression maximale ;
- ses caractéristiques de montage.
Quelles sont les pannes les plus courantes ?
Un vérin hydraulique peut présenter plusieurs symptômes.
| Symptôme | Causes possibles |
| Fuite autour de la tige | Joint usé, tige rayée ou endommagée |
| Vérin lent | Débit insuffisant, fuite, restriction dans le circuit |
| Mouvement irrégulier | Air dans le circuit, contamination, problème de débit |
| Manque de force | Pression insuffisante, fuite interne ou dimensionnement incorrect |
| Tige abîmée | Chocs, corrosion, contamination ou efforts latéraux |
| Surchauffe | Pertes énergétiques, fonctionnement inadéquat du circuit |
| Position difficile à maintenir | Problème dans le vérin ou dans le circuit de commande |
Une fuite interne au niveau du joint de piston peut notamment modifier fortement le comportement d’un vérin double effet. Le diagnostic doit toutefois porter sur l’ensemble du circuit et pas uniquement sur le vérin.
Comment entretenir un vérin hydraulique double effet ?
Quelques contrôles réguliers permettent de limiter l’usure prématurée.
Il est notamment conseillé de surveiller :
- l’apparition de fuites ;
- l’état visible de la tige ;
- les raccords et flexibles ;
- la propreté du circuit hydraulique ;
- l’état des fixations ;
- les bruits ou mouvements inhabituels ;
- la température de fonctionnement.
Une tige fortement rayée ou piquée peut endommager le joint et favoriser les fuites.
La contamination du fluide hydraulique doit également être limitée grâce à une filtration et un entretien adaptés.
Avant toute intervention, le circuit doit être mis en sécurité et dépressurisé selon les procédures applicables à l’installation. Un système hydraulique peut stocker une quantité importante d’énergie même lorsque la machine est arrêtée.
Vérin hydraulique ou vérin pneumatique ?
Le principe mécanique paraît proche, mais la source d’énergie est différente.
Le vérin hydraulique utilise un liquide tandis que le vérin pneumatique utilise de l’air comprimé.
L’hydraulique est particulièrement intéressante lorsque l’application demande des efforts élevés et un contrôle important de la charge.
La pneumatique convient souvent davantage aux mouvements rapides, répétitifs et aux charges plus modérées.
Le choix dépend donc moins de la forme du vérin que des contraintes de la machine.
Ce qu’il faut retenir sur le vérin hydraulique double effet
Le vérin hydraulique à double effet permet d’obtenir un mouvement linéaire commandé hydrauliquement aussi bien à la sortie qu’à la rentrée de la tige.
Son principe repose sur deux chambres séparées par un piston. Un circuit hydraulique dirige alternativement le fluide sous pression vers chacune d’elles.
Contrairement au simple effet, aucun ressort ou poids extérieur n’est normalement nécessaire pour assurer le mouvement inverse.
Autre particularité importante : sur un vérin à tige simple, la surface utile n’est pas identique dans les deux directions. La force de poussée est donc généralement supérieure à la force de traction à pression identique.
Pression, débit, diamètre du piston, diamètre de tige, course et type de fixation doivent ainsi être étudiés ensemble pour dimensionner correctement le vérin.
Questions fréquentes
Un vérin double effet possède-t-il toujours deux flexibles hydrauliques ?
Il possède normalement deux connexions hydrauliques permettant d’alimenter alternativement les deux chambres. L’installation extérieure précise dépend ensuite de la conception du circuit.
Pourquoi un vérin double effet a-t-il plus de force en poussée qu’en traction ?
Parce que toute la surface du piston est disponible en poussée, tandis que la tige occupe une partie de cette surface lors de la traction.
Peut-on transformer un vérin simple effet en double effet ?
Pas simplement en ajoutant un second flexible. La conception du vérin, son étanchéité, ses orifices et le circuit hydraulique doivent être prévus pour fonctionner dans les deux directions.
Qu’est-ce qui détermine la vitesse d’un vérin hydraulique ?
Elle dépend principalement du débit envoyé dans le vérin et de la surface utile de la chambre alimentée.
Qu’est-ce qui détermine sa force ?
La force théorique dépend essentiellement de la pression appliquée et de la surface utile du piston.
Pourquoi utiliser un vérin double effet plutôt qu’un simple effet ?
Le double effet permet de commander activement les deux mouvements. Il est donc particulièrement intéressant lorsqu’une machine doit pousser et tirer une charge ou contrôler précisément le mouvement dans les deux directions.
